軸承座加熱案例

一、客戶

揚州某傳動有限公司

二、加熱目的

加熱軸承座安裝軸承

三、加熱要求

種加熱求（片都是種需求的）1加熱目的：加熱承安裝軸承，加熱承內安裝軸2加熱方式：軸承座加熱完一頭再加熱另一頭，軸示內也是如

3加熱溫度：100度

4.時間要求；30分鐘左右

5.具體尺寸如下

軸手應1：內徑：170mm；加熱高度：100mm；整體重量：1945KG

軌承2：1965mm；加熱高度：220mm；整體重量：1945KG

軸承1：內徑：1350mm；高度：180mm；重量:30KG

軸承2：內徑：1555mm；高度：22mm；重量:1210KG

6.需要中頻帶工裝的

第二種加熱需求

除了上面加熱工件參數，還有選的設備也要滿足下面工件拆卸，額外配一根感應線纜

1.加熱工件：軸承內圈

2.加熱目的：拆卸

3.最小軸承型號：NU2226 內圈外徑153mm 寬度：64mm

更大軸承型號：NU29530 內圈外徑573mm 寬度108mm

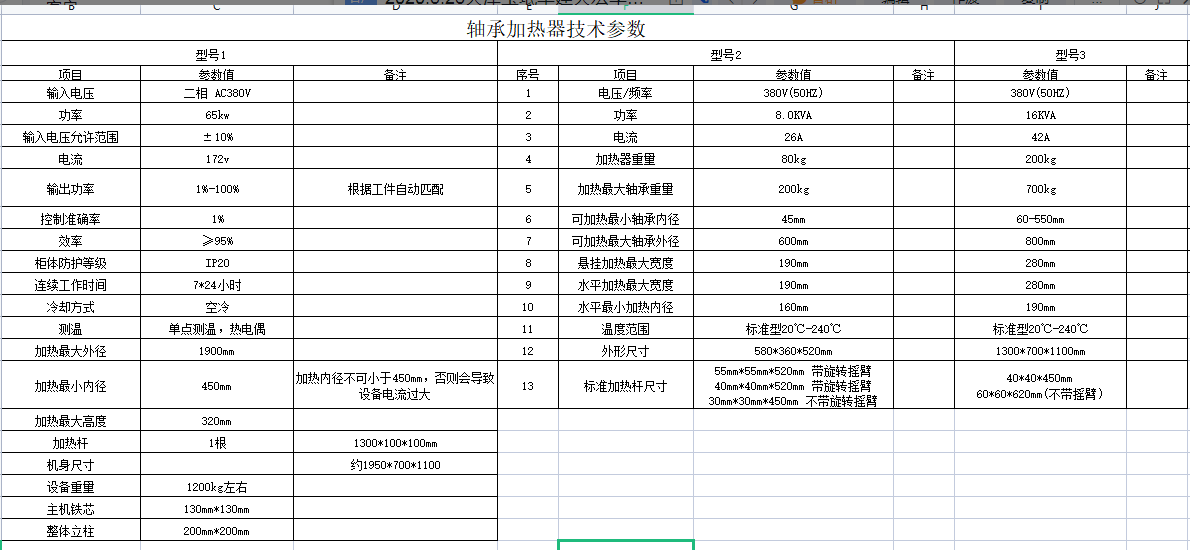

四、設備參數

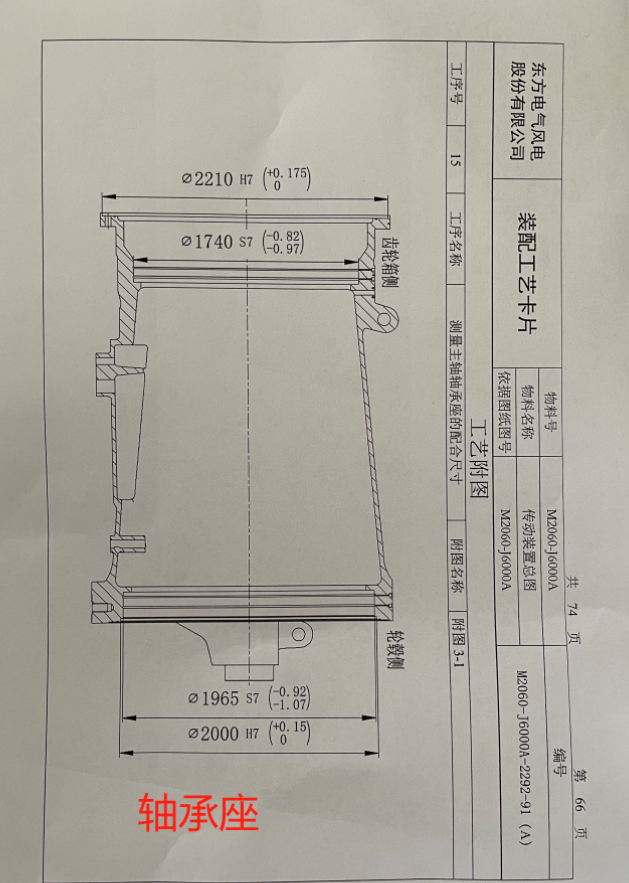

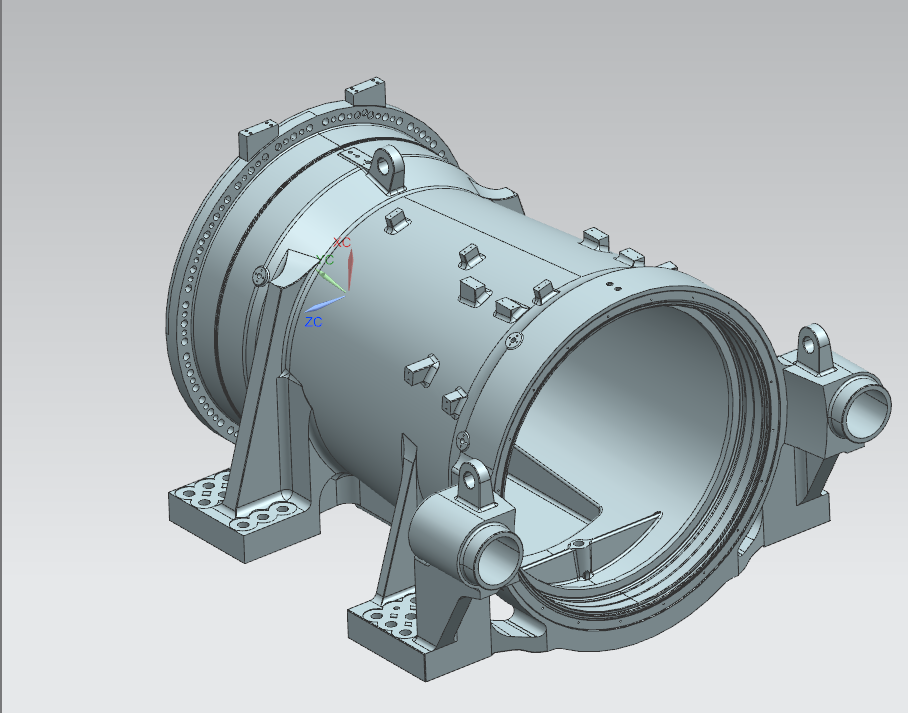

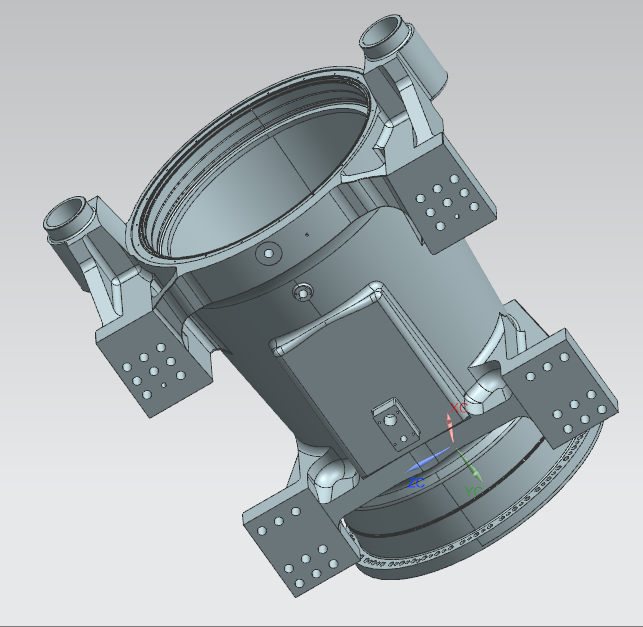

五、工件示意圖

如果您的需求參數和這個方案類似，可以直接取用選型或者聯系我們，為您制定屬于您工況的技術方案，謝謝！
